型號：
技術參數：
ZDLT電動隔膜調節閥公稱壓力：（Mpa） 1.0
行程： 10 16 25 40 60
流量特性： 近似快開（調節式）
法蘭尺寸： 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59

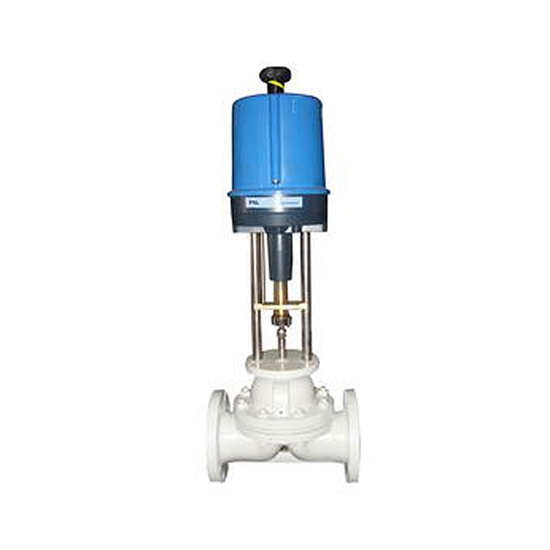

ZDLT電動隔膜調節閥由PS系列和3610系列直行程電動執行機構和隔膜閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。
隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
主要技術參數：
| 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 允許壓差（MPa） | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.057 | |||
| 額定流量系數Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 2000 | |
| 公稱壓力（MPa） | 1.0 | |||||||||||||
| 行程 | 10 | 16 | 25 | 40 | 60 | |||||||||
| 流量特性 | 近似快開（調節式） | |||||||||||||
| 法蘭尺寸 | 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 | |||||||||||||
| 配用電動執行機構型號 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | ||||||||
| 361L | 361LSA-08 361LXA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | |||||||||
| 防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | |||||||||||
執行機構主要技術參數：
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 | ||||
| PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
| 201 | 361LSA-08 361LXA-08 | 1000 | 800 800 | 0.25 | 4.2 4.2 | 電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 | 電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄 |
| 202 | 361LSA-20 361LXA-20 | 2000 | 2000 2000 | 0.50 | 2.1 2.1 | ||
| 204 | 361LSB-30 361LXB-30 | 4500 | 3000 3000 | 0.50 | 3.5 3.5 | ||
| 208 | 361LSB-50 361LXB-50 | 8000 | 5000 5000 | 1.00 | 1.7 1.7 | ||
| 312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
性能指標：
| 項目 | 指標值 |
| 基本誤差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死區％ | ≤3.0 |
| 始終點偏差％ | ±2.5 |
| 額定行程偏差％ | ±2.5 |
| 純滯后 | ≤IS |
| 允許泄量L/H | 橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） |
| 絕緣電阻 | 不小于20M |
| 阻尼特性 | 不大于3周半 |
閥體襯里和隔膜材料的組合：
| 閥體材料 | 襯里材料 | 隔膜材料 | 使用溫度 | 適用場合 |
| 鑄鐵HT200 | 無 | 氯丁橡膠 | 0～65℃ | 無腐蝕性介質，水及研磨劑，泥漿類介質 |
| 鑄鐵HT200 | 聚三氟氯乙烯 | 氟橡膠 | -15～150℃ | 強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質 |
| 鑄不銹鋼 ZG1Cr18Niti | 無 | 氟橡膠 | -20～200℃ | 一般酸、堿有機溶劑等介質 |
外形尺寸：
| 公通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | |
| L（mm） | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 | |
| H1（mm） | 67 | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 | |
| 配PSL | H（mm） | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 |
| D（mm） | 176 | 225 | |||||||||
| 重量（KG） | 15 | 17 | 24 | 29 | 49 | 61 | 82 | 150 | 211 | 370 | |
| 配361L | H（mm） | 501 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 |
| D（mm） | 225 | 310 | |||||||||
| 重量（KG） | 23 | 24 | 39 | 44 | 64 | 76 | 97 | 203 | 264 | 418 | |
