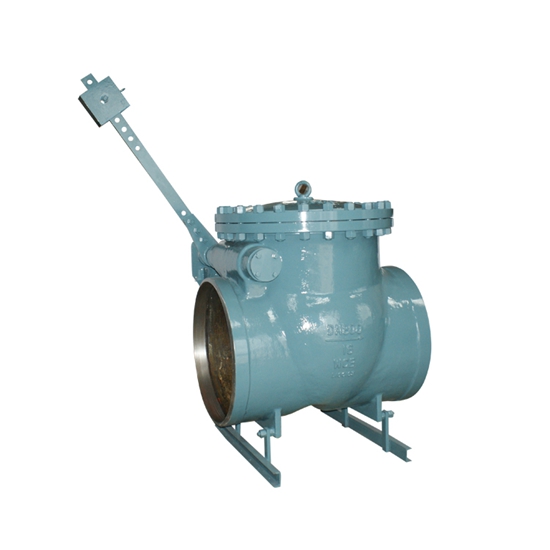

H664H氣動抽汽止回閥結構特點：
1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。
H664H氣動抽汽止回閥用于電廠或熱電廠抽氣系統，或其它系統的和水等非腐蝕性介質管道上，防止汽輪機級負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入汽輪機內造成汽輪對片打碎，毀壞汽輪發電機的惡性事故，并防止加熱器系統管道泄漏使水從抽汽緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽輪機迅速隔開，給汽輪機或抽氣系統以好的保護。
氣源來自壓縮空氣（氣源壓力0.4~0.6Mpa），經過球閥進入二位三通電磁閥，然后經過快排閥進入氣缸進氣口，止回閥打開。手動換向閥為運行中試驗止回閥靈活性用。
止回閥關閉時，電磁閥斷電而關閉，切斷氣源，快排閥啟動，排出氣缸下腔空氣，止回閥快速關閉。
電磁閥、空氣處理元件等控制部件，按汽輪機廠要求采用美國ASCO進口產品，也可按用戶要求配備其它國內外廠家 產品，以確保優良的性能和高可靠性。
H664H氣動抽汽止回閥結構特點：
1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。
3、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助于打開閥門，并在運行中保持閥門的平穩和減少振動。
H664H氣動抽汽止回閥性能規范：
| 產品型號 | 壓力等級 | 強度試驗壓力 | 密封試驗壓力 | 適用介質溫度 | 氣缸氣源壓力 |
| H664Y-150Lb | 150Lb | 3.0Mpa | 2.2Mpa | ≤425℃ | 0.6Mpa |
| H664Y-150LbC6 | 150Lb | 3.0Mpa | 2.2Mpa | ≤510℃ | 0.6Mpa |
| H664Y-300Lb | 300Lb | 7.5Mpa | 5.5Mpa | ≤425℃ | 0.6Mpa |
| H664Y-600Lb | 600Lb | 15.0Mpa | 10.0Mpa | ≤425℃ | 0.6Mpa |
| H664Y-900LbC6 | 900Lb | 24.0Mpa | 18Mpa | ≤510℃ | 0.6Mpa |
| H664H-20 | 2.0Mpa | 3.0Mpa | 2.2Mpa | ≤425℃ | 0.6Mpa |
| H664H-50 | 5.0Mpa | 7.5Mpa | 5.5Mpa | ≤425℃ | 0.6Mpa |
| H664H-100 | 10.0Mpa | 15.0Mpa | 11.0Mpa | ≤425℃ | 0.6Mpa |
| 產品型號 | 壓力等級 | 強度難度壓力 | 密封試驗壓力 | 適用介質溫度 | 氣缸氣源壓力 |
| H664Y-64C6 | 6.4Mpa | 9.6Mpa | 7.1Mpa | ≤510℃ | 0.6Mpa |
| H664Y-100C6 | 10.0Mpa | 15.0Mpa | 11.0Mpa | ≤510℃ | 0.6Mpa |
| H744H-20 | 2.0Mpa | 3.0Mpa | 2.2Mpa | ≤425℃ | 0.6Mpa（液壓） |
| H744H-40 | 4.0Mpa | 6.0Mpa | 4.4Mpa | ≤425℃ | 0.6Mpa |
| H744H-64 | 6.4Mpa | 9.6Mpa | 7.1Mpa | ≤425℃ | 0.6Mpa |
主要零件材料：
| 零件名稱 | 閥體 閥瓣 搖桿 | 閥桿 | 閥蓋 | 螺柱 | 螺母 | 缸體 | 彈簧 |
| 材 質 | WCB | 2Cr13 | WCB | 35 | 45 | 25 | 60si2Mn |
| WC6 | CrMoV | WC6 | CrMov | CrMov | 25 | 60si2Mn |
