閥座直徑DN（mm）

10

12

15

20

額定流量系數Kv

1.8

2.4

4.4

4

11

20

30

48

75

120

190

300

480

760

允許壓差（MPa）

2.5

2.0

1.6

1.0

公稱壓力（MPa）

1.6　4.0　6.4

固有流量特性

快開

保證調壓閥正常工作
的小壓差P（MPa）

0.05

壓力分段范圍
（KPa）

15～50　　40～80　　60～100　　80～140　　120～80
160～220　200～260　240～300　280～350　330～400
380～450　430～500　480～560　540～620　600～700
680～800　780～900　800～1000　900～2000

工作溫度℃

液體≤140;氣體≤80；配冷凝器和散熱片≤350

適合介質

氣體、蒸汽、低粘度液體

法蘭尺寸、型式

PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準）

結構長度

按GB12221-89標準

可配附件

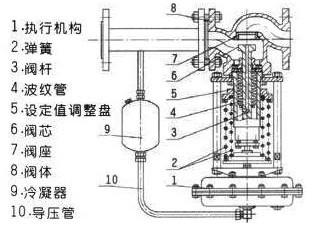

冷凝器（用于介質為蒸汽的場合）、散熱片等。

執行機構信號接口

內螺紋M16×1.5

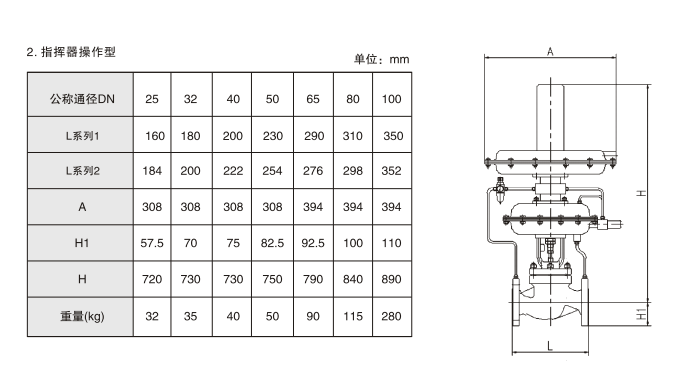

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

B

233

332

373

522

673

980

1200

H

壓
力
調
節
范
圍
MPa

15～140

475

520

540

710

780

840

880

915

120～300

455

500

520

690

760

800

870

880

280～500

450

490

510

680

750

790

860

870

480～1000

445

480

670

740

780

850

860

600～1500

445

570

600

820

890

950

950

1000

1000～2500

445

570

600

820

890

950

950

1000

A

壓
力
調
節
范
圍
MPa

15～140

φ282

φ308

120～300

φ232

280～1000

φ196

φ196

φ282

600～2500

φ85

φ96

大約重量（Kg）

26

37

42

72

90

114

130

144

180

導壓管接口螺紋

M16×15
